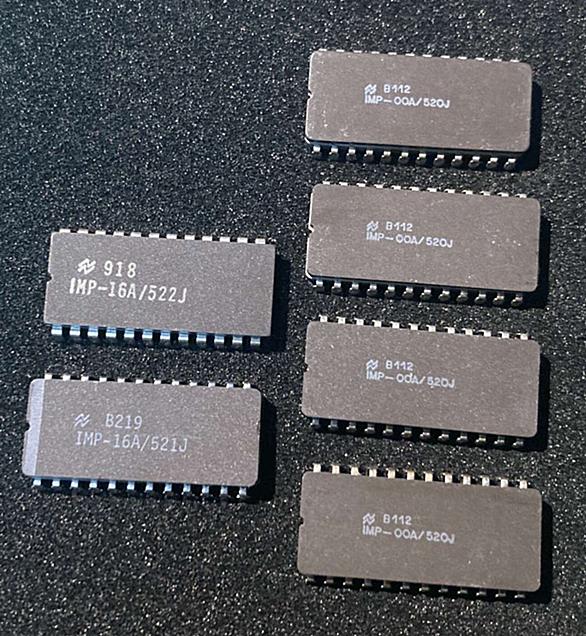

題名通り、NS の IMP-16 セットを入手しました。入手先はバラバラです。PACE や INS8900 は割と見かけるのですけど、これがまるまる１セット分チップ単位で出ているのはあんまりみないので、かなり散財ですが買ってしまいました。 IMP-16 PACE相当の命令セットだと IMP-16A/521 だけでいいんですけど（PACEは多少命令が追加されていますが）、522 があると引き算や乗除算、ビット演算などが追加になります。一応 IMP-16A/523 というものもアナウンスレベルではあるようで、あまり明確な仕様はないけど System 370 の SIO 命令っぽいものが追加になる模…

今月は TLCS-90 のソフトをつついているだけで終わってしまった。いま全く手がつかない状態なので、8月中旬になったらもう少しデバッグを進める予定。買い物もしたので、いちおうCPUセットなのですがバラバラに買ったので全部は届いていないこともあり、次に書くときにでも。 並行して 78K3 のシリアルテストも書き始めて、、、止まっています。命令のニーモニックが違うんですけど、8080 にはソースコード変換ができるようなできないような、器がする。

並行して、というかあまり買い物はしていない状況ですが、レトロCPUを駆動する（i.e. EmuZ80 とかの PIC に相当）ための CPU と開発環境を考え中です。いまのところ手持ちは以下の２つ。どっちも PICより安く入手していますが、まぁ性能は……。ただし、どっちも本来の電源電圧は 3.3V です。5V CPU で速いのもありますが、高いのとそこまで頑張る理由もない。 １つめはおなじみ WCH の RISC-V CPU。５Vトレラントピンが１３（かな）あるので一応は足りる。クロックは 120MHz。搭載メモリはあまりないけど困らないしねぇ。 WCH のCH32V203 ２つめは安ARMで…

LIST までは動くけど、NIBL のラインパーザが追いきれていない。ほかを投げ出したままなのも何なので一旦中断して TLCS-90の方をナントカするつもり。 --- /home/seiji/cross/SCAMP/scmp3_nibl-SBC-240326.asm 2025-04-26 22:44:51.000000000 +0900 +++ nibl3.asm 2025-05-26 22:55:29.221131413 +0900 @@ -73,7 +73,7 @@ RNDNUM: EQU 0xfff4 ; DW rnd number TMPF6: EQU 0xfff6 ; DB,DW t…

とりあえず 78K/3 のほうも LED Blink までは OKになりました。原因は Bluesky のほうでちょっと触れた通り /RFSH が Z80 に似た信号と勘違いしていたため。実際は RESET 直後からずっと出っぱなし、なので RFSH 期間中はメモリの読み出し禁止、としていた関係でメモリが全く読めず、でした。 でも、この角度だと IC パッケージの印字が全く見えません。 LED BLINK とりあえず、GALの論理は貼っておきます。 1:Name DEC78K3; 2:Partno KF010004; 3:Date 25/03/30; 4:Revision 03; 5:Desi…

とりあえず Unimon までは OK、っと。こちらは asano さんに感謝。78K/3 は何にもないのでこれからです。 diff -aruN ../unimon/unimon-20241231/tlcs90/config/config.inc tlcs90/config/config.inc --- ../unimon/unimon-20241231/tlcs90/config/config.inc 2020-11-29 16:55:53.000000000 +0900 +++ tlcs90/config/config.inc 2025-01-31 22:50:13.000000000 +…

こちらの方はシリアルが動かなくて色々調べていたんですけど、unimon の期待しているのと TxD ピンのアサインが違うのが判明。unimon はP3CR制御レジスタに 4AHを書いていて、、、 これだとP33側が TxDになるんですけど、実際の回路は P32側に TxDを期待していると。 こちらの方は週末にROMを直して再チャレンジです。
